GIẢI PHÁP CHIẾU SÁNG THÔNG MINH TOÀN DIỆN
Giải pháp tích hợp toàn diện giữa phần cứng thông minh CT1-LCU và nền tảng điều hành Citisys Smart Web, mang lại khả năng quản lý chiếu sáng công cộng tối ưu, tiết kiệm năng lượng và vận hành thông minh.
I. Bộ Điều Khiển Thông Minh Tại Đèn CT1-LCU
Giới thiệu

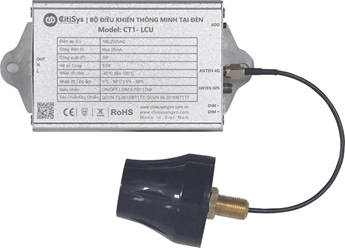

Bộ Điều Khiển Đèn Chiếu Sáng Thông Minh CT1-LCU phiên bản 4G + eSIM được thiết kế để quản lý và giám sát từng điểm đèn trong hệ thống chiếu sáng công cộng.
Với eSIM tích hợp, thiết bị duy trì kết nối IoT ổn định không phụ thuộc vào SIM vật lý, đảm bảo hoạt động liên tục trong mọi điều kiện môi trường.
Được lắp đặt trực tiếp tại cột đèn, bộ điều khiển đóng vai trò trung tâm xử lý cho từng điểm sáng với các chức năng chính:
Điều chỉnh độ sáng linh hoạt qua tín hiệu DIM+/DIM-
Giám sát thông số điện 1 pha theo thời gian thực
Phát hiện và cảnh báo sự cố tức thời
Đồng bộ dữ liệu real-time về trung tâm điều hành
Hỗ trợ reset và đèn LED báo trạng thái
Tất cả dữ liệu được truyền liên tục về trung tâm qua mạng 4G, cho phép giám sát và điều khiển từ xa chính xác, kịp thời.

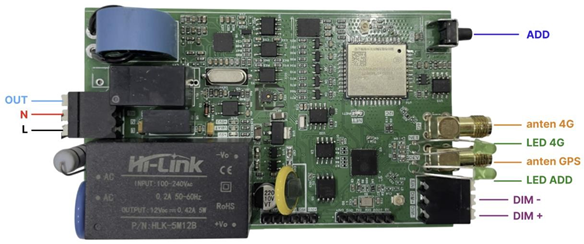

Sơ đồ đấu nối kỹ thuật chi tiết cho bộ điều khiển CT1-LCU
Bảng giải thích ký hiệu CT1-LCU trên thiết bị
L _ N: Cấp nguồn 220V
RL: Relay đóng/ngắt đèn
DIM + / DIM -: Ngõ ra điều chỉnh độ sáng 0-10VDC
AIN: Ngõ vào đo tín hiệu DIM
Đèn 4G: Hiển thị trạng thái kết nối 4G
Đèn SYS: Báo trạng thái hoạt động hệ thống
Anten 4G + GPS: Kết nối dữ liệu và ghi nhận tọa độ
Sơ đồ đấu nối dây CT1-LCU
Sơ đồ đấu nối kỹ thuật chi tiết cho bộ điều khiển CT1-LCU
II. Hệ Thống Quản Lý Web Citisys Smart
Tổng quan hệ thống
Phần mềm Citisys Smart được xây dựng như một nền tảng điều hành tập trung, phục vụ giám sát và điều khiển hệ thống chiếu sáng thông minh.
Kiến trúc Cloud/Server:
Chạy trên nền tảng Linux
Giao tiếp thiết bị qua MQTTs và HTTPS
Kiến trúc Cloud Microservice
Hỗ trợ Load Balancing và mở rộng server
Tích hợp SSL và mã hóa dữ liệu
Giao diện Client:
WebApp đa nền tảng
Hỗ trợ Mobile App Android/iOS
Phân quyền theo vai trò và khu vực

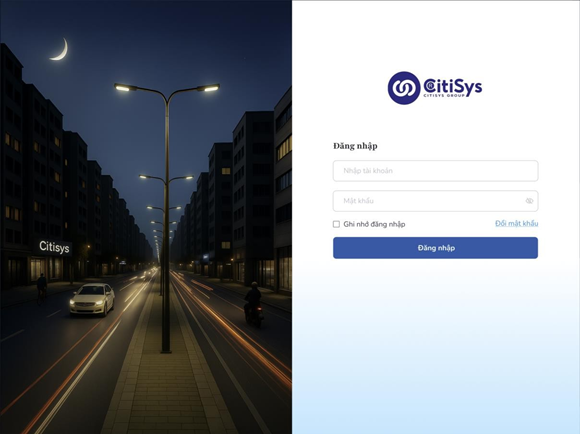

Giao diện điều hành tập trung Citisys Smart Web
Nhóm chức năng cốt lõi
2.1 Quản lý Thiết bị
Quản lý theo chi nhánh, tuyến, khu vực
Theo dõi online/offline và thông số điện
Điều khiển và cấu hình từ xa
Quản lý version firmware OTA
2.1.1 Thông số giám sát & ngưỡng cảnh báo
Điện áp (U): >250V hoặc <180V
Dòng điện (I): >5A
Công suất (P): <0.2W
Cosφ: <0.8
Nhiệt độ chip: -40°C đến 105°C
2.1.2 Chức năng giám sát thiết bị
Kết nối 4G/eSIM: Đồng bộ dữ liệu real-time
Điều khiển từ xa: Điều chỉnh độ sáng 0-100%
Lập lịch thông minh: Hỗ trợ nhiều mốc thời gian
Cập nhật OTA: Cập nhật firmware từ xa
2.2 Quản lý Lịch vận hành
Thiết lập lịch DIM tự động theo ngày, tuần, tháng hoặc lịch khẩn cấp.
2.3 Bản đồ số (MAP)
Hiển thị thiết bị theo tọa độ GPS
Phân loại trạng thái Online/Warning/Offline
Tìm kiếm theo tên hoặc MAC address
2.4 Quản lý Bảo trì – Vận hành
Quy trình chuẩn:
Phát hiện lỗi → Tạo công việc → Giao việc → Theo dõi tiến độ → Hoàn tất
2.5 Phân cấp hệ thống
Quản lý vai trò theo user và khu vực quản lý.
